Java工作流引擎-工作流开发框架-集团模式权限设计表结构大全



1.1:  关键字

工作流开发框架权限设计、用户组、岗位、集团模式应用. java工作流程引擎, .net 工作流引擎,工作流开发框架

1.2:  相关的表结构

-- 相关组织-表结构。

SELECT No,Name,ParentNo FROM port_dept;   -- 部门。

SELECT No,Name,Adminer,AdminerName FROM port_org; -- 组织。



-- 岗位表.

SELECT No,Name,FK_StationType, OrgNo FROM port_Station; -- 岗位。

SELECT No,Name,OrgNo FROM port_stationtype; -- 岗位类型。

SELECT FK_Dept,FK_Emp,FK_Station FROM port_deptempstation;  -- 部门人员岗位。



-- 用户组表.

SELECT No,Name,FK_Team FROM port_team; -- 用户组。

SELECT No,Name FROM port_teamType; -- 用户组类型。

SELECT FK_Teamp,FK_Emp FROM port_teamEmp;  -- 用户组人员。



--公文字号相关的设计.

SELECT No,Name,FK_Team FROM Doc_DocType; -- 公文类型 FK_Team 是他的分组编号

SELECT No,Name,FK_DocType,FK_Team FROM Doc_Word; -- 公文字号。



-- 公文表。 必须有的四个字段

SELECT DocWordKey, DocWordName,DocWordYear,DocWordLSH, DowWord FROM Frm_JiTuanXingZhengShouWenJian

1.3:  集团模式下的权限描述如下

1.       整个集团的部门是一棵大树,只有一个根节点,根节点的parentNo的编号为0。部门的表的主要字段是No,Name,ParentNo,

2.       组织的概念就是独立岗责体系的子公司或者单位,组织里有一个或则多个管理员。

3.       集团中admin是超级管理员,admin可以把一个部门节点设置为一个组织。

4.       一个二级管理员可以管理多个组织,admin也可以有多个组织的管理权限。

5.       二级管理员或者admin登录后,如果有多个组织系统会让其选择要登录那个组织进行管理?

6.       选择一个组织登录之后,这个管理员,仅仅可以管理本组织的流程,岗位,部门人员信息。如果要管理其他的组织信息,需要切换。

7.       组织之间的权限是通过OrgNo进行隔离的。

8.       每个人员登录之后,就有WebUser.No, WebUser.Name, WebUser.FK_Dept, WebUser.OrgNo 等登录信息。

9.       每个流程都有适用范围,在流程属性里可以配置。一个组织的可发起的流程,是由两部分组成的+ 本组织设计的流程+其他组织设计的流程设置了适用范围的流程。

10.   对于表单的权限规则参考流程的规则,也有适用范围。

11.   用户组与岗位都是对人员的分组,对人员的权限划分。

12.   用户组是集团的概念,仅由admin维护。

13.   岗位则是每个组织都有自己的一套独立的岗责体系,由自己的组织管理员来维护的。

14.   用户组,用户组类型没有OrgNo, 但是岗位,与岗位类型有。

15.   用户组类型,岗位类型,都是为了方便管理员操作的方便,没有计算意义。

16.   一个操作员可以有多个部门,数据存储到Port_DeptEmp,里面FK_Dept,FK_Emp两个列。

17.   一个操作员在一个部门下可以有多个岗位, Port_DeptEmpStation , 列如下:FK_Dept,FK_EmpFK_Station. 三个外键列存储。

18.   操作员与用户组的关系存储在 Port_TeamEmp表里, FK_Team,FK_Emp 两个列。

19.   一个操作员,有三个维度来控制,用户组、岗位、部门。

20.   为了方便我们管理,我们把岗位或者用户组划分为,抽象的岗位,实际的岗位,抽象的用户组,实际的用户组。

21.   比如我们把岗位划分为:部门负责人岗位,部门领导岗,信息部主任岗,信息部副主任岗。张三有部门负责人岗位,信息部主任岗。李四有部门领导岗,信息部副主任岗位。这样换分有利于我们在绑定节点岗位的时候容易处理。

22.   用户组的概念是集团的admin管理员统一管理与维护的,可以下分到每个组织可以使用。在节点访问规则支持绑定用户组功能。

1.4:  组织、部门、用户组、岗位操作界面

1.4.1:   管理员登录

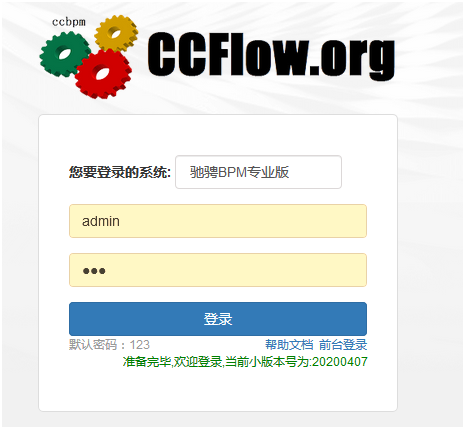

登录页面

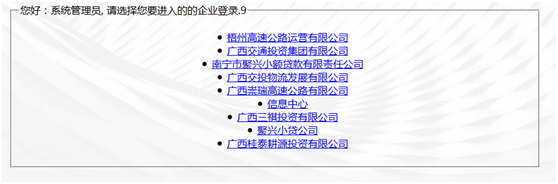

选择管理的组织

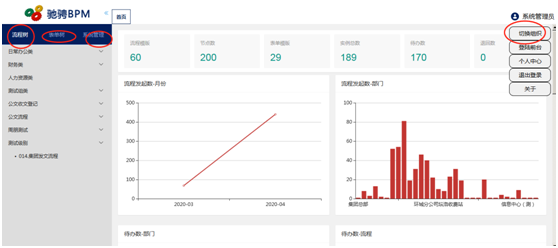

登录后切换组织


1.4.2:   组织(分公司)管理

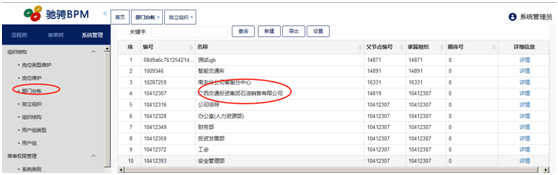

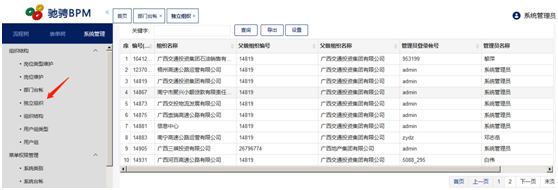

1.4.2.1:            独立组织列表

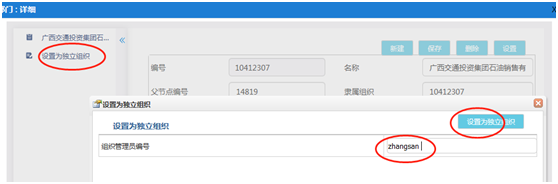

1.4.2.2:            把一个部门设置为独立组织






1.4.2.3:            独立组织的管理员

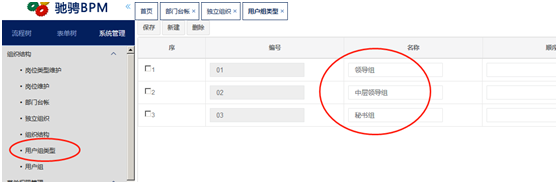

1.4.3:   超级管理员admin的权限组,权限组类别维护

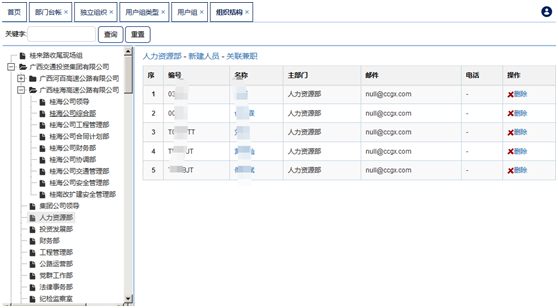

1.4.4:   组织人员,岗位,用户组维护-管理

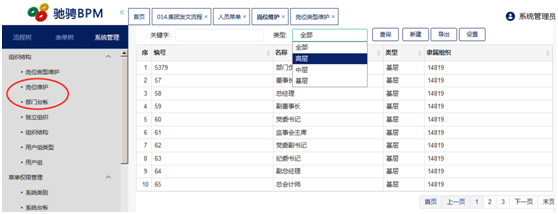

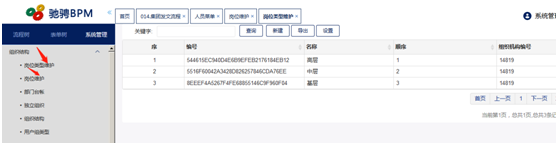

1.4.5:   二级管理员(分公司)的岗位类型,岗位维护







1.5:  其他资源

http://ccflow.org 官网

http://ccflow.org/down.htm  源代码下载

http://edu.ccflow.org/ 驰骋BPM培训中心.

http:://app.ccflow.org 应用中心.



==OVER==
